Magnēzija

Magnēzijair viena no ugunsizturīgo materiālu izejvielām. Pazīstams arī kā magnēzija ugunsizturīgās izejvielas, tas attiecas uz izejvielām, kuru galvenā sastāvdaļa ir MgO un galvenā kristāla fāze ir periklāze. Magnēziju var iedalīt divās kategorijās: saķepināta magnēzija un kausēta magnēzija. Šodien magnēzija ražotājs īsumā apkopos saķepināto magnēziju un kausēto magnēziju.

Saķepinātsmagnēzijair saķepināts bloks, ko iegūst, kalcinējot dabīgo magnezīta rūdu MgCo3 augstā temperatūrā, un pēc tam sasmalcina un sijā. Vai magnija oksīda izejmateriāls, kas iegūts, pilnībā saķepinot magnija hidroksīdu, kas izgatavots no jūras ūdens vai sālījuma 1450-1900 grādu temperatūrā. Vispārīgi runājot, saķepināta magnēzija attiecas uz produktu, ko iegūst, kalcinējot magnezītu kā izejvielu. Tā kā magnezīta saķepināšanas temperatūra ir augsta un saķepināšanas pakāpe ir laba, saķepināto magnēziju sauc arī par sadedzinātu magnēziju. Magnijs ir atšķirīgs. Tas ir izejmateriāls parasto magnēzija ķieģeļu un neformētu ugunsizturīgo materiālu ražošanai.

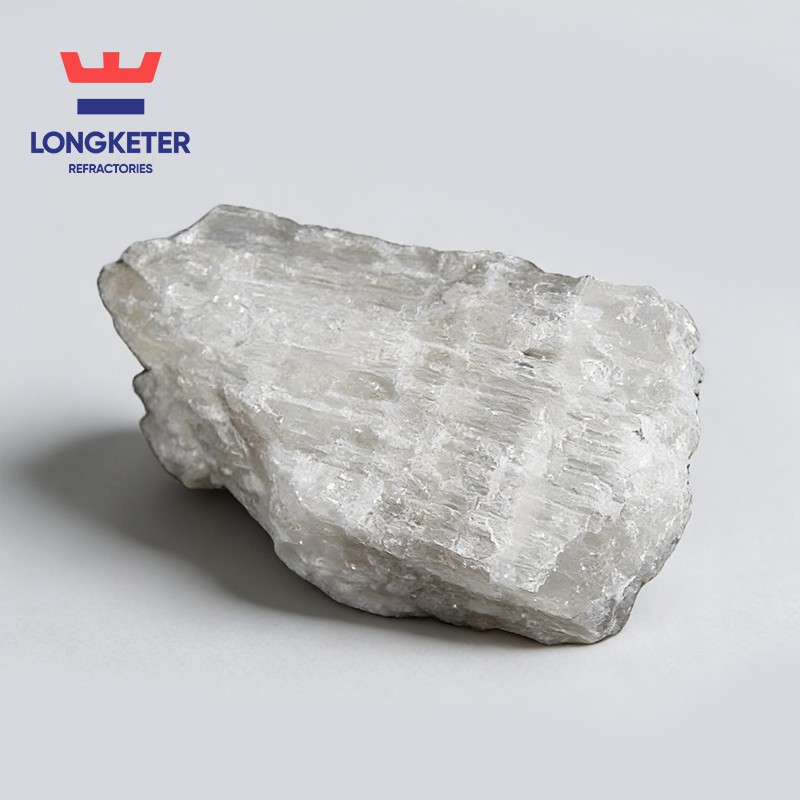

Kausēts magnēzijsir magnēzija izejviela, kas iegūta, kausējot dabisko magnezītu, viegli{0}}sadedzinātu magnēzija pulveri vai saķepinātu magnēziju elektriskā loka krāsnī augstā 2750 grādu temperatūrā. Stiprības, izturības pret koroziju un ķīmiskās inerces dēļ tas ir labāks par saķepināto magnēziju. Periklāzei ir lieli kristāla graudi, kompakta struktūra, laba izturība pret izdedžiem un lieliska tilpuma stabilitāte augstā temperatūrā. Tas arvien vairāk aizstāj saķepināto magnēziju magnēzijā un magnēzija{5}}oglekļa ugunsizturīgos materiālos. Tas ir labs izejmateriāls augstas-klases pamata ķieģeļiem, oglekli-saturošiem izstrādājumiem un neveidotiem ugunsizturīgiem materiāliem.

Kadmagnezītstiek kalcinēts 700-950 grādu temperatūrā, viss oglekļa dioksīds izplūst, un iegūtais magnēzijs ir mīksts, porains, irdens un viegli aglomerējams (saukts arī par kodīgo magnēziju), ko nevar izmantot liešanai. Liešanai izmantotajam magnēzijam jābūt tā sauktajam sadedzinātam magnēzijam, kas ir kalcinēts 1550-1600 grādu temperatūrā. Pēc kalcinēšanas augstā temperatūrā magnēzija kristalizējas, veidojot periklāzi, daļiņas ir blīvas un cietas, un tās nehidratējas, tāpēc tas vairs nebūs. Notiek saraušanās. Pretējā gadījumā, ja to izmanto kā smilšu pamatni, lējumi ir pakļauti porām, un, ja tos izmanto kā pārklājumus, pārklājums ir pakļauts plaisām.
